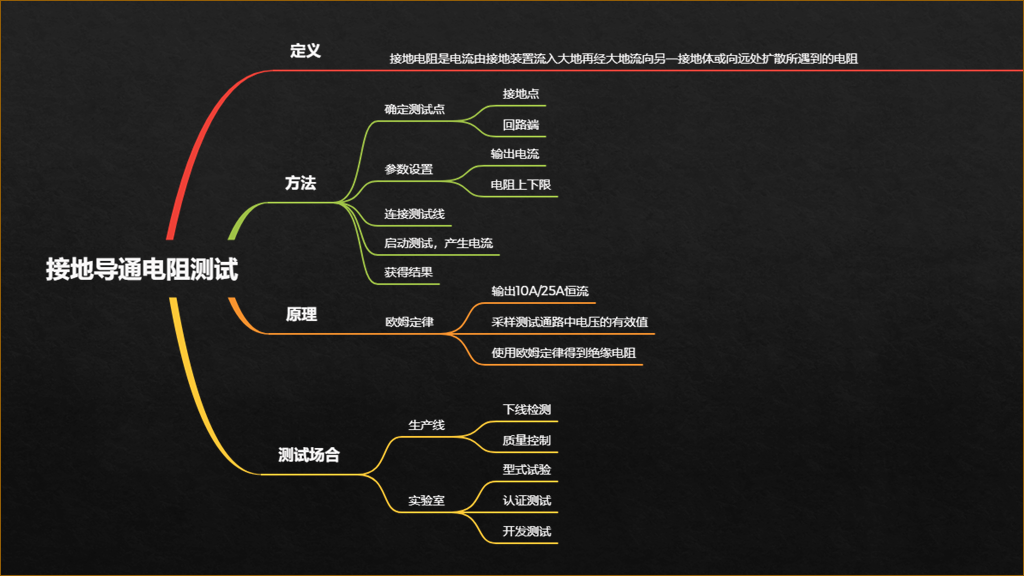

什么是接地导通电阻测试

接地导通电阻测试是非常重要的电气安全测试，简单来说就是：测量一个电气设备上可以触摸的金属部分（如外壳、面板、把手等）到接地端子（或接地线）之间的电阻值。

安全保障：当电气设备内部发生绝缘故障，导致火线（相线）碰到金属外壳时，电流会通过接地线迅速导入大地。这会使得线路上的漏电保护器（RCD）或空气开关（MCB）瞬间跳闸，切断电源。
路径畅通：要实现上述保护，从设备外壳到接地桩之间的整个路径必须非常通畅，电阻极低。这个路径包括：设备本身的接地端子、内部接地线、电源线中的地线、插头的地极、插座的接地端，一直到建筑物的接地系统。
验证连接：接地导通电阻测试就是用来验证这条“生命线”是否连接良好，没有因为虚接、锈蚀、断线等原因造成电阻过大。如果电阻过大，发生漏电时电流就无法顺利导走，可能导致外壳带电，危及人身安全。

所有Class I类电器设备都必须进行此项测试。

测试点：设备外壳上任意一个可触及的金属点到设备电源接地端子（或插头的接地极）。

通常使用专用的接地电阻测试仪或具有相应功能的综合电气安规测试仪（如HiPot tester）来进行。

关键步骤：

设备断电：必须确保被测设备与电源完全断开，否则非常危险且测量不准。
选择测试点：将一个测试夹子夹在设备电源插头的接地极（或专门的接地端子）上。另一个测试夹子夹在设备外壳一个干净、无油漆、无锈蚀的金属部位（如果表面有涂层，需要刮掉以确保接触良好）。
设置测试参数：
- 测试电流：这是此测试的核心参数。标准（如IEC 60335）通常要求使用空载电压不超过12V的直流或交流电源，施加至少1.5倍设备额定电流或25A的电流（两者取较大值），持续一段时间。对于日常维护，许多仪器也提供较小的固定电流（如10A或更低的选项）。
- 为什么需要大电流？使用较小的电流（如用万用表）无法发现“虚接”故障。因为虚接点在大电流通过时会产生明显压降和发热，从而暴露出高电阻问题，而小电流则可能测不出来。
进行测试并读取结果：启动测试仪，它会自动施加设定的电流并测量此时的电阻值（R = V / I）。
结果判定：将测得的电阻值与标准要求进行比较。

标准根据不同设备和应用场景有具体规定，但一个通用且严格的原则是：电阻值越低越好。

核心原则：这个电阻值必须足够小，以保证当设备发生漏电故障时，产生的故障电流足以在极短的时间内（通常<0.4秒）触发前端的保护装置（断路器或漏保）动作。

这是一个非常重要的概念区分，很多人会混淆：

特性	接地导通电阻测试	接地电阻测试（或大地接地电阻测试）
测试对象	设备内部的接地通路（从外壳到插头地线）。	建筑物的接地极（接地桩、接地网）与远方大地之间的电阻。
测试路径	设备 → 电源线 → 插头	接地极 → 周围土壤
目的	验证导线和连接是否良好、连续。	验证接地极埋入大地的效果好坏。
电阻构成	金属导体的导体电阻（很小，理想情况接近0）。	接地极与土壤的接触电阻和土壤本身的散流电阻（通常较大，要求一般<4Ω）。
常用仪器	接地导通电阻测试仪、安规综合测试仪。	大地接地电阻测试仪（地阻表），如手摇式、钳形式。

接地导通电阻测试是电气安全检测中的一项基础且至关重要的测试。它通过施加一个较大的测试电流，精确测量设备外壳到接地端之间的电阻，以确保这条安全保护路径畅通无阻，在发生故障时能有效导走电流，触发保护，从而保障人员和设备的安全。它是电子产品、家用电器、工业设备生产和定期维护保养中必不可少的检验环节。
