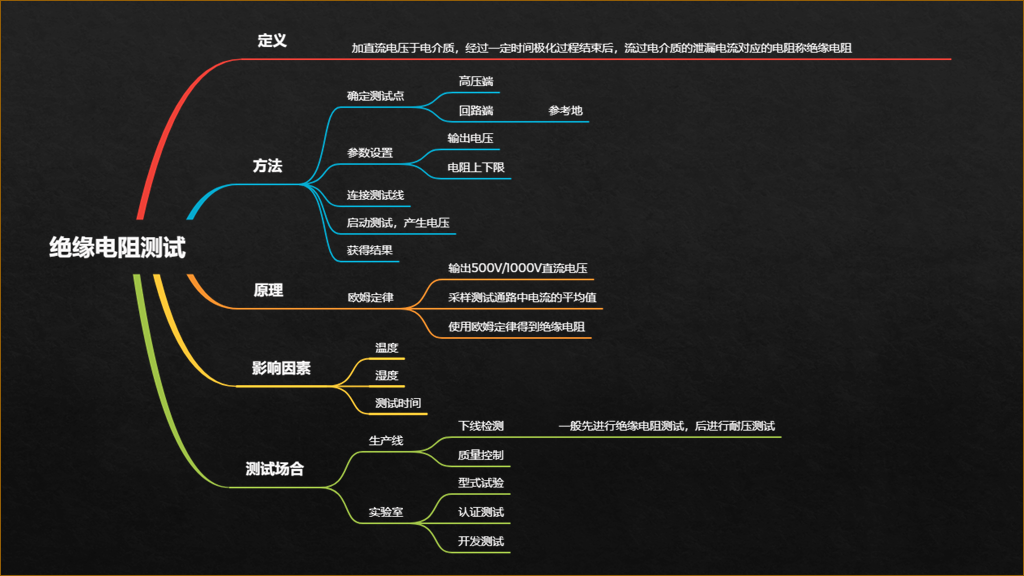

绝缘电阻测试这是一个非常基础且至关重要的电气测试，通俗来讲，它就是 “测量绝缘体的阻值有多大” 。它的核心目的与耐电压测试类似，都是评估绝缘性能，但方法、侧重点和应用场景有所不同。

一、核心目的：为什么要测绝缘电阻？

1. 评估绝缘材料的质量：绝缘材料（如电缆外皮、变压器绕组间的绝缘漆、插座塑料外壳）并非绝对不导电，只是电阻非常大。绝缘电阻值直接反映了这种材料的绝缘性能好坏。阻值越高，说明绝缘性能越好，漏电流越小。

2. 发现绝缘老化、受潮或污染：电气设备在长期运行中，绝缘材料会因高温、电场、潮湿、灰尘、化学腐蚀等因素而逐渐老化、劣化。其最显著的特征就是绝缘电阻下降。因此，测量绝缘电阻是判断设备健康状况的“体温计”。

3. 确保安全，预防事故：绝缘电阻过低意味着漏电流会增大，容易导致：

   • 触电风险：人接触设备外壳时可能触电。

   • 能量损耗：电能通过绝缘泄漏浪费掉。

   • 短路和火灾风险：绝缘最终可能完全失效，引起短路，引发火灾。

4. 满足维护和验收标准：无论是新设备安装后的验收，还是运行中设备的定期维护，绝缘电阻测试都是一项强制性检查项目。相关标准（如IEEE 43）对各类电机、电缆的绝缘电阻合格值有明确规定。

二、测试原理：怎么测？

      测试原理基于欧姆定律，使用专用的绝缘电阻测试仪（又称兆欧表、摇表）进行测量。

• 仪器：绝缘电阻测试仪内部有一个直流发电机（或电池供电的电子电路），它能产生一个较高的直流测试电压（如250V, 500V, 1000V, 2500V, 5000V）。

• 方法：将仪器产生的直流高压施加在被测绝缘体的两端（例如“导线”和“地线”之间），仪器会测量此时流过绝缘体的微小电流（即漏电流）。

• 计算：根据欧姆定律 R = U / I，仪器自动计算出电阻值 R。由于电压 U 固定，电流 I 极小（通常为微安级），所以计算出的电阻 R 会非常大，单位通常是 兆欧。

• 1 兆欧 = 1,000,000 欧姆

• 简单比喻：

  • 耐压测试像是对绝缘体进行一场强度极限考试（“看你最多能扛多大压力而不崩溃”）。

  • 绝缘电阻测试则像是给绝缘体做一次健康状况体检（“测量一下你现在的身体电阻指标是多少”）。

三、关键概念：吸收比和极化指数

      对于大型设备（如大型电机、变压器），仅仅测量一个瞬间的电阻值是不够的。更专业的做法是进行时间电阻测量，并计算两个重要指标：

1. 吸收比：60秒时的电阻值 / 15秒时的电阻值。

2. 极化指数：10分钟时的电阻值 / 1分钟时的电阻值。

为什么需要这个？
      优质的绝缘材料在施加直流电压后，其内部会发生一种“极化”现象，需要一定时间充电，表现为电阻值会随着时间推移而逐渐上升。

• 受潮或污秽的绝缘：极化现象弱，电阻值上升缓慢甚至不上升。

• 干燥、清洁的绝缘：极化现象明显，电阻值会持续显著上升。

       因此，吸收比和极化指数越大，说明绝缘性能越好，越干燥清洁。这是判断绝缘健康状况更可靠的指标。

四、测试流程与典型应用

基本步骤：

1. 断电与放电：确保被测设备完全断电，并对所有部位进行充分放电（特别是电容性的设备）。

2. 连接线路：

   • 测试仪的 LINE端 接被测导体（如电机绕组）。

   • 测试仪的 EARTH端 接设备外壳或地线。

   • GUARD端：如果测试环境潮湿或表面有泄漏，可使用保护端来消除表面泄漏电流的影响，获得更真实的体绝缘电阻值。

3. 选择电压：根据设备额定电压和标准选择适当的测试电压（例如，对480V的电机，常选用500V或1000V档位）。

4. 测试并读数：按下测试键，持续一段时间（如60秒或10分钟），记录稳定后的电阻值或不同时间点的值以计算吸收比/极化指数。

5. 再次放电：测试完成后，必须先对设备放电，再拆除线路，以防残留高压电击伤人。

典型应用场景：

• 电力电缆：敷设安装后和定期维护时的必测项目。

• 电机、发电机：出厂测试和日常维护的核心项目。

• 变压器：检验绕组与铁芯/外壳之间的绝缘。

• 家用电器：生产线上检验带电部件与外壳之间的绝缘是否良好。

• PCB板：测量不同电路网络之间的绝缘电阻，防止高压爬电。

总结：绝缘电阻测试 vs. 耐电压测试

      简单来说，绝缘电阻测试告诉你“绝缘好不好”，而耐电压测试则验证“绝缘够不够结实”。 两者相辅相成，共同构筑了电气安全的基础。
