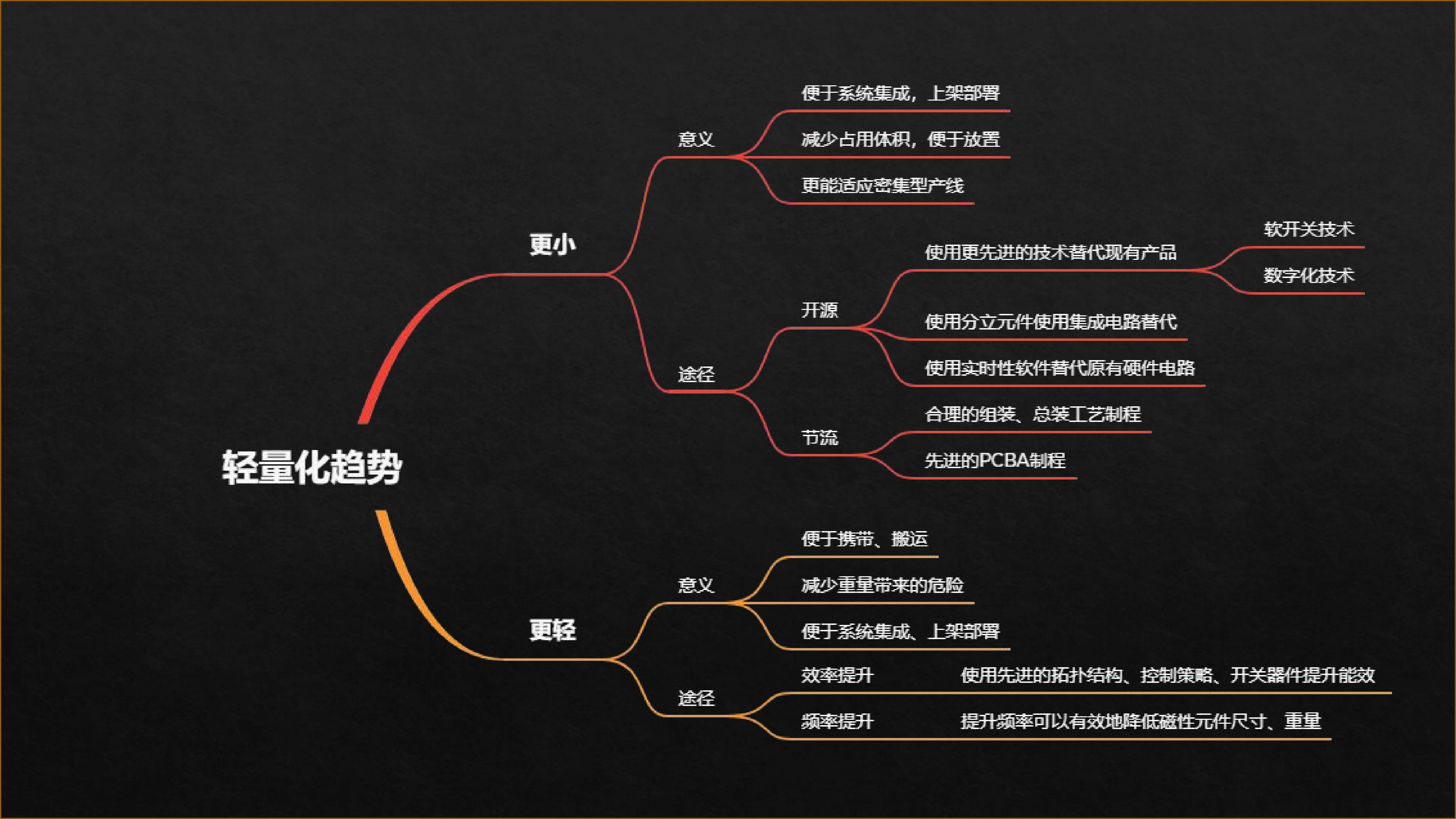

安规仪器的轻量化发展趋势

第一部分：物理体积减小 (Reduction in Physical Volume)

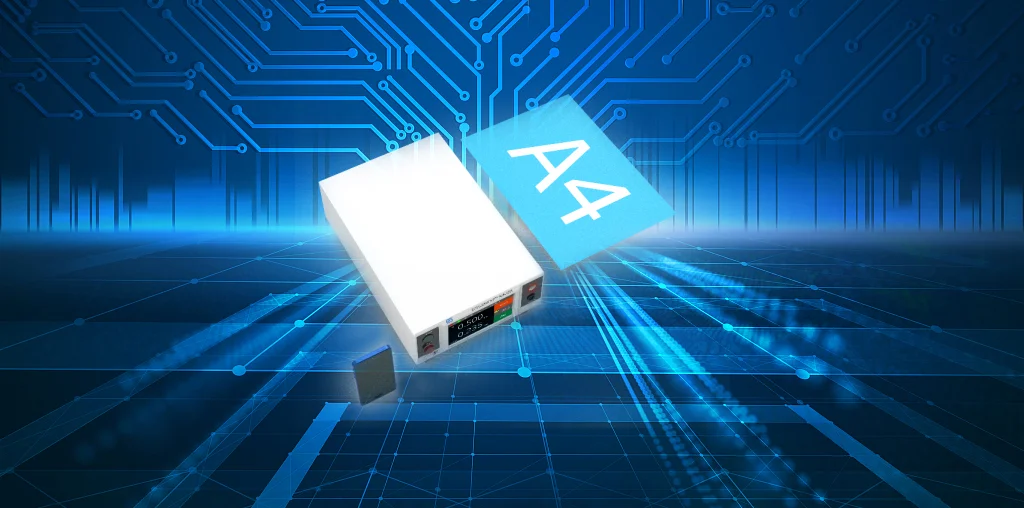

      体积减小是最直观的轻量化体现，其核心目标是让功能相同甚至更强的仪器占据更小的空间，从而适应现代高密度制造和研发环境。

1. 驱动因素：

• 空间成本高昂：实验室台面和自动化生产线上的空间极为宝贵，小巧的仪器可以轻松集成到测试工作站（WorkCell）或流水线中。

• 便携性需求：对于现场售后服务、户外作业或需要在不同产线间移动的应用场景，设备的体积和重量至关重要。

• 柔性制造与快速换型：更小更轻的设备更容易在产线上进行布局调整，以适应多品种、小批量的生产模式。

2. 关键技术实现路径：

• 高度集成化的电子设计：

• 专用集成电路 (ASIC) 与系统级芯片 (SoC)：传统仪器依赖大量分立元器件搭建功能电路，而现代设计将高压生成、精密测量、控制逻辑、信号处理等核心功能高度集成到少数几颗定制芯片中。这大幅减少了印刷电路板 (PCB) 的尺寸和层数，是体积得以缩小的根本原因。

• 模块化与高密度装配：采用更小的贴片元件 (SMD) 和三维堆叠的组装工艺，最大化利用仪器内部的Z轴空间，告别传统的“大机箱+单一大板卡”的粗放式结构。

• 开关电源技术的普及：

• 传统安规仪使用线性电源，其特点是需要一个极其笨重的工频变压器和大量的散热片，导致设备沉重、体积庞大。

• 现代仪器普遍采用高频开关电源技术。通过将工作频率从50/60Hz提升到几十甚至几百kHz，可以使用体积和重量仅为工频变压器几分之一的高频变压器，同时滤波电容等元件的尺寸也得以大幅减小。这是实现“瘦身”的关键一步。

• 结构设计与散热的优化：

• 使用** lightweight合金材料**（如铝合金）和高强度工程塑料，在保证结构强度的同时减轻重量。

• 散热设计从依赖巨大的被动散热片，转向优化风道并结合小型高效风扇进行主动散热，减少了对庞大金属散热器的依赖，压缩了体积。

• 用户界面的重构：

• 传统仪器面板被大量的物理按键、旋钮和VFD显示屏占据。新设计采用更紧凑的按键布局、更高分辨率的TFT液晶屏（单位面积显示信息量更大），甚至提供无前面板设计的纯程控型号，完全由软件远程控制，极大释放了前面板空间。

第二部分：功率密度提高 (Increase in Power Density)

      功率密度是衡量仪器技术水平的核心性能指标，定义为 输出功率 / 体积（单位：W/m³ 或 kW/m³）。功率密度提高意味着在同等甚至更小的体积内，能提供更强大的测试能力，这是轻量化的“内涵”与“灵魂”。

1. 驱动因素：

• 新兴产业的测试需求：新能源汽车（EV/高压电池包、电驱、OBC）、光伏逆变器、储能系统（ESS）等产品的工作电压高达1500V甚至更高，要求安规测试仪能提供5kV, 10kV及以上的高压和数百VA乃至数千VA的功率。必须在有限的体积内满足这些极端条件。

• 能效与环保要求：全球对电子设备的能效要求日益严格。仪器自身也必须是高效的，高功率密度直接与高能量转换效率相关，符合绿色制造理念。

2. 关键技术实现路径：

• 革命性功率半导体器件的应用（核心技术）：

• 第三代半导体宽禁带材料（SiC, GaN）：这是推动功率密度飞跃的game-changer。与传统硅（Si）基器件相比，碳化硅（SiC）和氮化镓（GaN）器件具有开关频率极高、导通电阻小、耐高温等颠覆性优势。

• 带来的效益：

1. 频率极限提升：允许使用体积成比例减小的微型电感器和电容器，极大压缩功率变换电路的体积。

2. 效率显著提高：开关损耗和导通损耗极低，意味着大部分能量被用于输出，而非以热的形式浪费掉。高效率直接降低了对散热系统的要求。

3. 高温工作能力：结温可达200°C以上，降低了冷却设计的复杂度。

• 先进的数字控制与管理：

• 采用数字信号处理器（DSP） 或高级微控制器（MCU） 实现精确的实时反馈控制。复杂的数字算法（如自适应控制、预测性控制）可以优化能源转换的每一个环节，精准管理功率流，最大化效率，从而在输出超大功率时，将自身的损耗和温升控制在最低水平。

• 创新的热管理技术：

• 高功率密度必然带来更高的热流密度。传统的散热方案已无法胜任。

• 前沿技术包括：热管（Heat Pipe）技术（快速将热量从核心发热点导出并均匀散布到更大的散热区域）、均温板（Vapor Chamber）、以及使用导热凝胶、高导热绝缘材料等。这些技术确保了热量能被高效地带走，保证了仪器在极限功率输出下的稳定性和可靠性。

总结：协同进化，价值倍增

体积减小和功率密度提高并非孤立存在，而是深度耦合、协同进化的关系：

• 功率密度的提高是体积能够减小的技术前提和保障。没有高效率的能量转换和先进的热管理，盲目缩小体积只会导致设备过热宕机。

• 体积的减小又对功率密度提出了更高的要求，推动了更先进材料和控制技术的应用。

      最终，轻量化趋势让安规测试仪蜕变为：一个在紧凑精巧的机身内，蕴含着远超其物理尺寸的强大测试能力的高科技产品。它使得用户在有限的空間内，就能应对从传统家电到最前沿新能源装备的全谱系安全测试挑战，这是安规测试领域技术进步的一个集中体现。
