关于“运放”

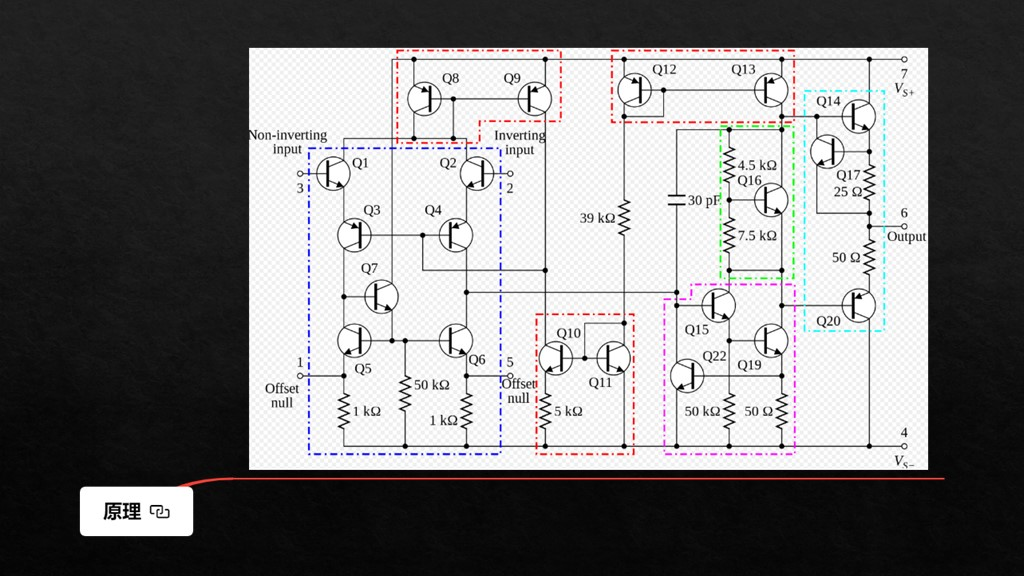

第一部分：运放的核心原理 —— “放大”的艺术
你可以把运放想象成一个极其灵敏的天平。
它长什么样？
它通常有一个输出端 (Vo)、两个输入端和一个电源端（提供能量）。
两个输入端分别是：
同相输入端 (+ 或 V+)：信号从这里进去，输出端会得到一個同相位的放大信号。
反相输入端 (- 或 V-)：信号从这里进去，输出端会得到一個反相位的放大信号。
它怎么工作？
它的核心功能很简单：时刻比较两个输入端（V+ 和 V-）的电压差，并将这个差值放大几十万甚至上百万倍后输出。
用公式表达就是：输出电压 Vo = Avo × (V+ - V-)
Avo叫做开环增益，是一个极其巨大的数（比如 100,000 倍）。
这就好比那个天平，它会用巨大的力量（输出电压）来试图让两端（两个输入端）保持平衡。
关键问题：这么高的增益怎么用？
如果一个微小的干扰（比如手机信号）进入输入端，输出就会瞬间饱和（达到电源电压），这毫无用处。因此，运放几乎永远不会单独使用。
它的真正威力来自于反馈——将一部分输出信号“送回”到输入端。这就像是给这匹力量无穷的野马套上了缰绳。
负反馈：送回到反相输入端 (-)。这是最常用的方式，让运放工作在线性放大状态，电路行为变得稳定、可控。我们后面讨论的放大器都是基于负反馈。
正反馈：送回到同相输入端 (+)。这会使运放工作在开关状态，用于制作比较器、振荡器等。

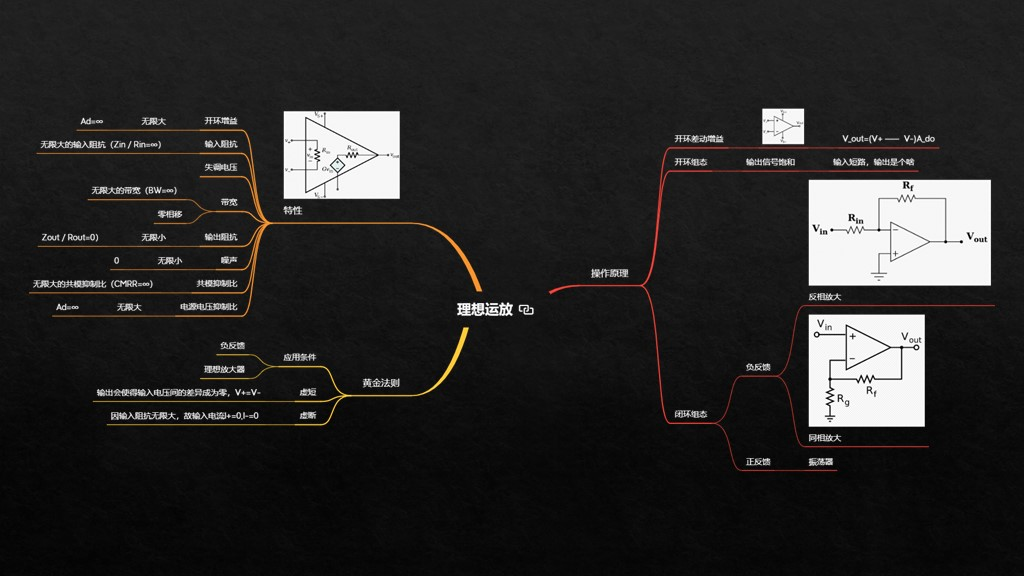

第二部分：理想运放 —— 完美的理论模型
为了简化分析和设计，工程师们首先定义了一个“完美”的运放，即理想运放。它拥有以下超能力：
无限大的开环增益 (Avo = ∞)： 放大能力没有上限。
无限大的输入阻抗 (Zin = ∞)： 输入端完全不汲取电流，像断开一样。
零输出阻抗 (Zout = 0)： 输出能力无限强，可以驱动任何负载。
无限大的带宽 (BW = ∞)： 能无失真地放大从直流到无限高频率的所有信号。
零失调电压 (Vos = 0)： 输入为0时，输出精确为0。
由此衍生出分析电路的两个“黄金法则”（仅适用于负反馈配置）：
虚短： 因为增益无限大，而输出电压是有限的，所以两个输入端之间的电压差必须无限接近于零。即 V+ ≈ V-。好像两端被一根导线短路了，但实际上并没有电流流过，所以是“虚”的短路。
虚断： 因为输入阻抗无限大，所以流入两个输入端的电流为零。即 I+ = I- = 0。好像输入端断开一样，所以是“虚”的断路。
为什么需要理想模型？
有了这两个法则，分析电路变得异常简单。我们完全不需要关心运放内部复杂的结构，只需要关注外部连接的电阻、电容等元件，就能快速计算出电路的放大倍数等参数。它是我们设计电路的出发点。

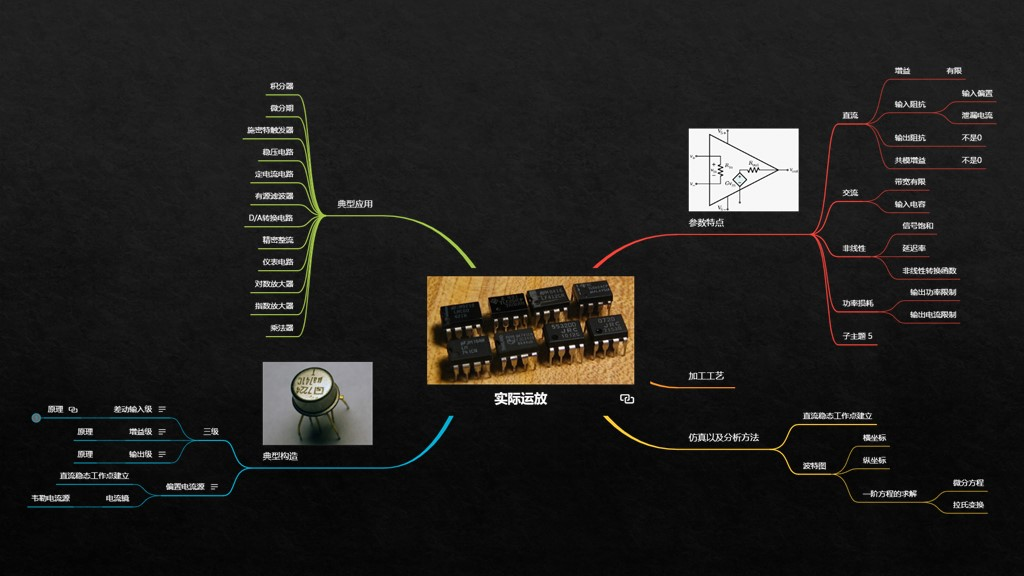

第三部分：实际运放 —— 现实世界的权衡与选择
实际运放是物理存在的器件，受限于材料、工艺和成本，无法达到理想状态。所有偏离理想特性的部分，就是工程师需要关注和权衡的地方。
以下是实际运放的主要非理想特性：
| 非理想参数 | 它是什么？ | 它会导致什么问题？ | 何时需要重点关注？ |
|---|---|---|---|
| 有限增益与带宽 | 增益不是无穷大，且越高频增益越低。有一个重要指标叫增益带宽积 (GBP)。 | 放大倍数不精确，高频信号被衰减，无法放大高频信号。 | 音频处理、视频处理、通信系统等所有涉及交流信号的应用。 |
| 压摆率 (Slew Rate) | 输出电压变化的最大速度（单位：V/μs）。 | 输入信号变化太快时，输出跟不上，会产生失真（如方波变梯形波）。 | 处理快速脉冲、高频大信号（如高品质音频放大）。 |
| 输入失调电压 (Vos) | 输入为0时，输出并不为0，需要额外加一个电压补偿才能归零。 | 产生直流误差，影响测量精度。 | 传感器信号放大、电子秤、精密测量仪器等直流或低频精密系统。 |
| 输入偏置电流 (Ib) | 输入端实际上会流入非常微小的电流。 | 在外部电阻上产生额外的电压降，造成误差。 | 使用高阻值电阻的电路（如光电二极管放大电路）。 |
| 噪声 | 运放自身会产生随机的、微弱的电压/电流波动。 | 会将噪声放大，叠加在输出信号上，降低信噪比。 | 医疗设备（ECG）、音频前置放大、微弱信号检测。 |
| 输入电压范围 | 输入端不能承受超过电源范围的电压。 | 轻则信号失真，重则损坏芯片。 | 设计输入电路时必须考虑。 |
| 输出电压摆幅 | 输出无法达到正负电源电压，总会有一点差距。 | 输出动态范围缩小。 | 需要充分利用电源电压的低压应用。 |
如何选择运放？
没有“最好”的运放，只有“最合适”的运放。你需要根据应用场景来权衡这些参数：
做音频放大？重点关注增益带宽积 (GBP) 和压摆率，还有噪声。
做电子秤或温度计？重点关注输入失调电压 (Vos) 和噪声。
用电池供电？重点关注静态功耗和电源电压范围。
处理超高频率信号？你需要的是专用电压反馈型(VFB)或电流反馈型(CFB) 运放。
总结
原理：运放是一个高增益差分放大器，通过负反馈变得可控和有用。
理想模型：是我们分析电路、理解其工作原理的思维工具（虚短、虚断）。
实际器件：是我们在实现电路时需要仔细权衡选择的物理元件，各种非理想特性决定了最终系统的性能和边界。
理解从“理想”到“实际”的差距，正是一名电子工程师从入门走向精通的关键一步。
