HEX230 交直流耐压绝缘分析仪

HEX200系列交直流耐压绝缘分析仪,涵盖交流耐压、直流耐压、绝缘电阻、电弧侦测、开路侦测等功能于一体,整机尺寸为2U/半宽,深度约300mm,小巧轻便,精准高效,可靠稳定,接口丰富。

产品特点:

n  基本安规精度1%;;

n  整机采用高频电力电子变换拓扑结构,输出稳定,极致轻巧;

n  交流耐压量程5kV/12mA,输出容量60VA

n  绝缘电阻测量范围6000V/50GΩ

n  内置符合IEC60601/GB9706.1标准要求速升+缓升测试功能;

n  内置100测试组,每组支持50步;

n  开短路侦测功能:支持OSC交流输出侦测模式;

n  电弧侦测功能:内置基于波形识别的电弧侦测功能,国际唯一,抗干扰,准确度高

n  用户权限设置:内置密码功能区分不同等级用户

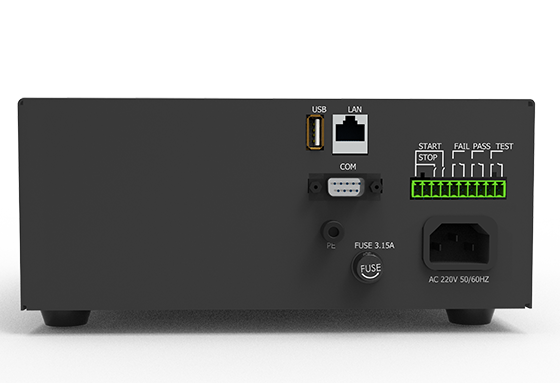

n  外配接口:标配RS232PLC/HANDLER等接口。

n  防触电保护功能:内置漏电保护功能,响应速度uS级别;

n  快速测试:测试步间延时<50mS

n  支持插卡扩展:HEX220-8S支持直接插卡扩展多通道串行扫描等;

n  信息化功能:支持内部数据存储、数据导出、MES对接、条码扫描枪、U盘存储等功能;

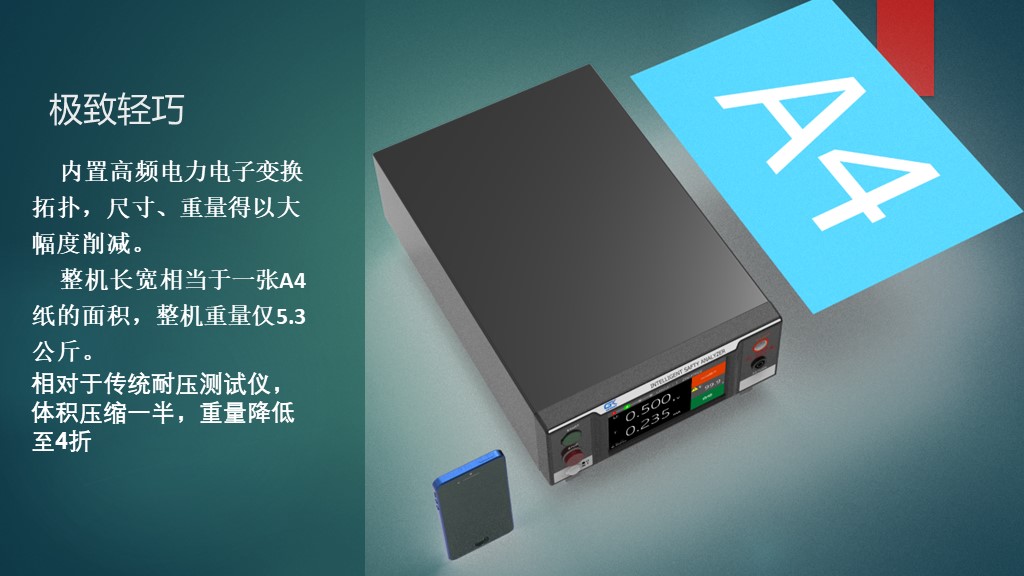

  • 极致轻巧
  • 全屏触控

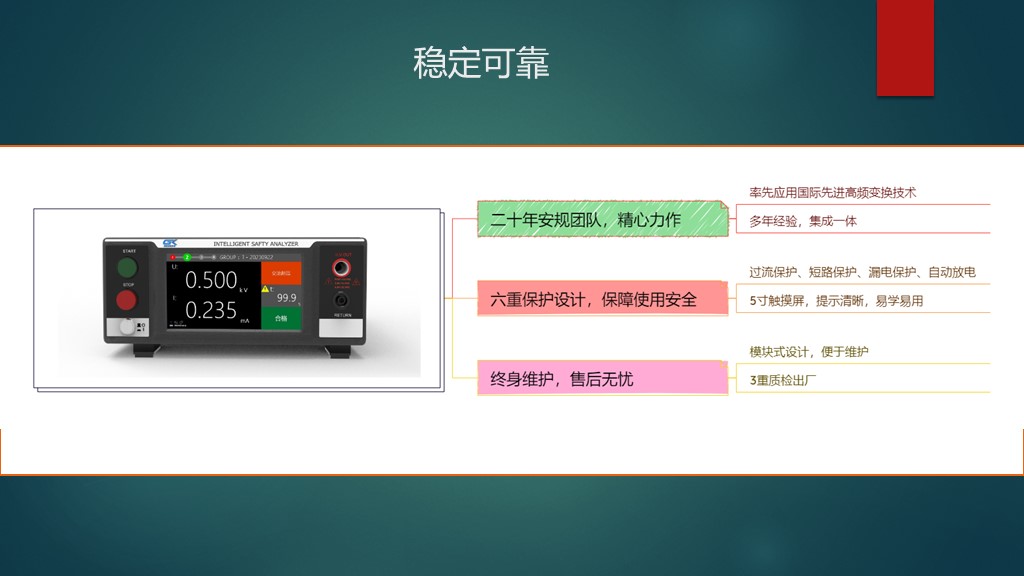

  • 安全可靠
  • 易学易用
产品介绍产品视频技术参数




交流耐压测试

额定输出容量

100VA

交流电压输出上限Umax

5000V

交流电压输出下限Umin

100V

交流电压输出/测量

范围:(Umin~ UmaxV ,分辨力:1V

误差:±1%×设定值+5V

输出频率

50Hz / 60Hz,精度:±0.1Hz

输出调整度

±1%×设定值+5V),空载到满载

波形失真度

正弦波,<2%(阻性负载)

交流电流测量上限Imax

20mA

交流电流测量准确度

范围:0.010~3.500,3.00~Imax,分辨力:0.001/0.01mA,误差:±1%×读数值+5个字)

缓升与缓降时间

范围:0,(0.1~999.9s,分辨力:0.1s

持续时间

范围:0,(0.5 ~999.9s,分辨力:0.1s,误差:±1% ×设定值+1个字)

电弧侦测

1 ~9 (9最灵敏)0表示关电弧功能

电流补偿

0.000~Imax,总电流+补偿电流<Imax,自动

直流耐压测试


额定输出

6kVDC/7.5mA

直流电压输出

范围:(100 ~ 6000VDC,分辨率:1V,误差:±1%×设定值+5V

直流电压测量

范围:(0.100 ~ 6.000kV DC,分辨率:1V,误差:±1%×读数值+5个字)

输出纹波

<5%6kV/1mA 阻性负载)

输出调整度

±1%×设定值+2V),空载到满载

直流电流测量

范围:0.0~350.0/300~3500μA/3.00~   7.5mA,分辨力:0.1/1μA/0.01mA

误差:± (1%×读数值+5个字)

缓升时间

范围:0,(0.4 ~999.9s0为关,

持续时间

范围:0,(0.5~999.9s0为无限长,分辨力:0.1s,误差:± 1% ×设定值+1个字

电流补偿

0 ~200.0μA,自动

自动放电

绝缘电阻测试

绝缘电阻电压上限Umax

6000V

绝缘电阻电压下限Umin

100V

直流电压输出/测量

范围:(Umin~ Umax DC,分辨率:1V,误差:±1%×设定值+5V

绝缘电阻测试上限Rmax

50G Ω

电阻上下限设置

范围:1.0MΩ~Rmax,上限包含无上限设定

绝缘电阻测量

范围:0.100MΩ~Rmax,分辨力:0.001MΩ /0.01MΩ /0.1MΩ /0.001GΩ /0.01GΩ

误差:100V~499V  0.100MΩ~2.000GΩ±5%×读数值+2字)

500V~Umax0.100MΩ~999.9MΩ±2%×读数值+2字)

1.000GΩ~9.999GΩ±5%×读数值+2字)

10.00GΩ~Rmax±15%×读数值+2字)

缓升时间

范围:0,(0.1 ~999.9s0为关,

延判时间

范围:0,(0.5~999.9s0为无限长,分辨力:0.1s,误差:± 1% ×设定值+1个字



系统一般规格

安装位置

室内,海拔不高于2000

使用环境

温度

040℃

湿度

40℃,(2090%RH

存储环境

温度

1050℃

湿度

50℃90%RH24h

输入电源

AC220V±10%50Hz±5%10A

功耗

空载

小于20W

满载

小于130W

外型尺寸(mm

215(W)x 88(H)x 315(D)

重量

6.3kg
